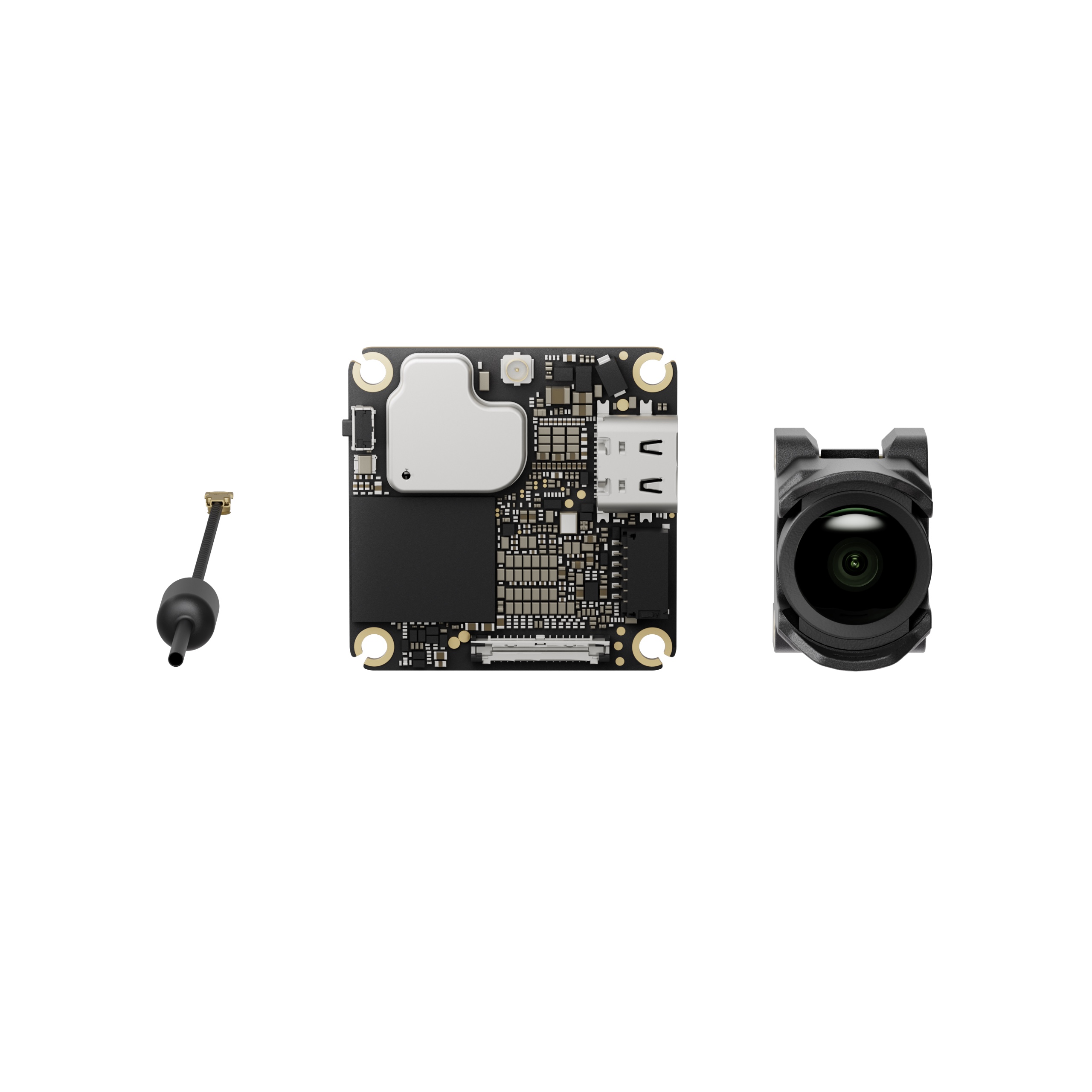

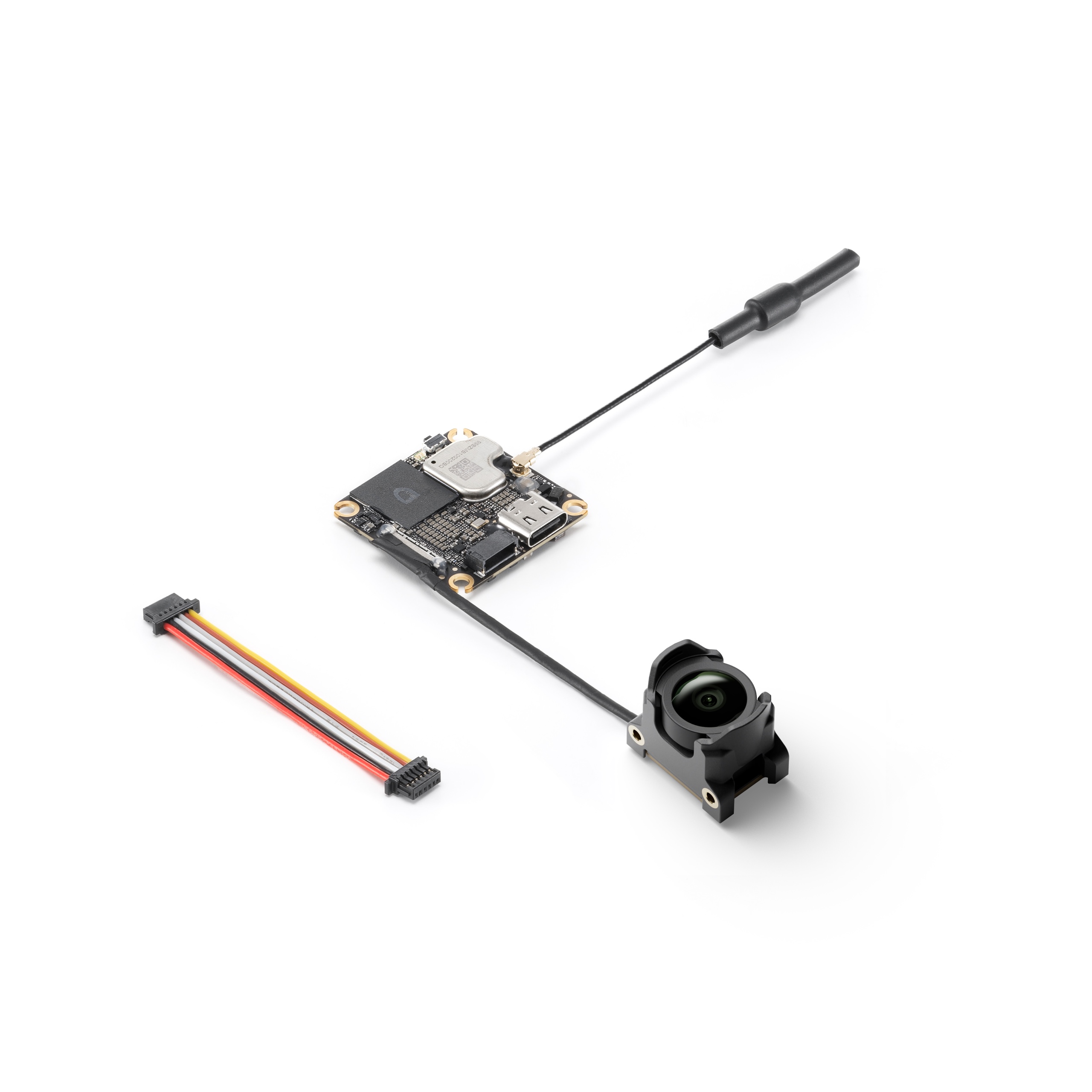

Цифровая система DJI O4 Wide Air Unit

DJI O4 Wide Air Unit — модуль передачи видеосигнала для дронов

DJI O4 Wide Air Unit — это высокопроизводительный модуль передачи видеосигнала нового поколения, разработанный для профессиональных и продвинутых любительских дронов. Устройство обеспечивает стабильную трансляцию видео в высоком качестве на большие расстояния, делая полёты более безопасными и удобными, а съёмку — максимально эффективной. Идеален для создателей контента, операторов дронов и энтузиастов, которым важна чёткая картинка в реальном времени без задержек.

Максимальная чёткость и минимальные задержки

• Передача видео в высоком разрешении — модуль транслирует видеопоток с минимальной потерей качества, позволяя оператору видеть все детали кадра в реальном времени.
• Низкая задержка сигнала — обеспечивает мгновенную обратную связь между дроном и пультом, что критично при полётах на высокой скорости или в сложных условиях.
• Широкий угол передачи — технология Wide гарантирует стабильный сигнал даже при резких манёврах и изменении ориентации дрона в полёте.

Надёжная связь на больших расстояниях

• Увеличенная дальность передачи сигнала — благодаря оптимизированным алгоритмам и мощным антеннам модуль поддерживает стабильную связь на значительных расстояниях, расширяя возможности полётов.
• Устойчивость к помехам — система автоматически переключается между частотными диапазонами и подавляет внешние помехи, сохраняя качество видеопотока даже в городской среде или рядом с источниками радиосигнала.
• Интеллектуальное распределение частот — модуль анализирует обстановку и выбирает оптимальный канал связи, чтобы минимизировать риск потери сигнала.

Простая интеграция и совместимость

• Оптимизированная установка — компактный форм‑фактор и продуманная конструкция позволяют быстро и удобно установить модуль на совместимые дроны.
• Совместимость с экосистемой DJI — модуль разработан для работы с актуальными пультами и дронами DJI, обеспечивая бесшовную интеграцию и доступ ко всем функциям.
• Поддержка современных протоколов передачи данных — гарантирует высокую скорость и стабильность соединения, а также совместимость с будущими обновлениями ПО.

Прочность и надёжность в любых условиях

• Ударопрочная конструкция — корпус модуля рассчитан на эксплуатацию в сложных условиях: выдерживает вибрации, удары и перепады температур.
• Защита от пыли и влаги — надёжная герметизация компонентов продлевает срок службы устройства и позволяет использовать его в различных погодных условиях.
• Эффективное охлаждение — встроенная система отвода тепла предотвращает перегрев даже при длительных полётах и интенсивной работе.

Общие параметры

Вес: примерно 5,1 г (без модуля камеры), около 13,3 г (с модулем камеры). Размеры: передающий модуль — 30 × 30 × 6 мм; модуль камеры — 20,5 × 14 × 20,5 мм.

Рабочая температура: от –10 °C до +40 °C.

Входное напряжение: 3,7–13,2 В (совместимо с 1–3S LiPo).

Встроенная память: 23 ГБ. Карты microSD не поддерживаются.

Камера

• Сенсор: 1/2-дюймовый CMOS.
• Угол обзора (FOV): 159° (сверхширокий). axisflying.com +1
• Эквивалентное фокусное расстояние: 16 мм.
• Диафрагма: f/2.8.
• Фокус: от 1 м до бесконечности.
• Диапазон ISO: 100–6400 (авто), 100–12800 (ручной).

• Разрешение видео:
• 4K (4:3): 3840 × 2880 при 30/50/60 кадрах в секунду.
• 4K (16:9): 3840 × 2160 при 30/50/60 кадрах в секунду.
• 1080p (4:3): 1440 × 1080 при 30/50/60/100/120 кадрах в секунду.
• 1080p (16:9): 1920 × 1080 при 30/50/60/100/120 кадрах в секунду.
• Формат видео: MP4.
• Максимальный битрейт: 100 Мбит/с.
• Стабилизация: электронная (EIS), поддерживается RockSteady 3.0+; также возможна работа с Gyroflow.

Передача видеосигнала

• Рабочие частоты: 5,170–5,250 ГГц и 5,725–5,850 ГГц (разрешённые диапазоны зависят от законодательства страны).
• Мощность передатчика (EIRP):
  • 5,1 ГГц: <23 дБм (CE).
  • 5,8 ГГц: <30 дБм (FCC), <14 дБм (CE), <30 дБм (SRRC).
• Задержка: в режиме гонок с DJI Goggles 3 — около 20 мс (при 1080p/100fps); с DJI Goggles N3 — около 24 мс; с DJI Goggles 2 или Goggles Integra — менее 35 мс.
• Максимальная дальность передачи: с DJI Goggles 3/N3 — до 10 км (FCC), 6 км (CE/SRRC).
• Пропускная способность: до 60 МГц.
• Антенна: одна антенна, схема 1T1R.
• Режимы работы каналов: автоматический и ручной. Распределение каналов зависит от модели очков (например, с DJI Goggles 3/N3 при 60 МГц — 1 канал, при 40 МГц — 1 канал, при 20 МГц — 3 канала, при 10 МГц — 3 канала; с DJI Goggles 2/Integra при 40 МГц — 1 канал, при 20 МГц — 3 канала, при 10 МГц — 3 канала).

Совместимость и дополнительные возможности

• Очки: DJI Goggles 2, DJI Goggles Integra, DJI Goggles 3, DJI Goggles N3.
• Пульты: DJI FPV Remote Controller 2 или 3.
• Контроллеры полёта: Betaflight 4.3.0 и новее.
• Режим гонок: поддерживает одновременные гонки до 8 дронов.
• Режим Canvas: позволяет настраивать отображение данных в реальном времени и их расположение в экранном меню Betaflight.
