Кубик 1.6 антенный блок

КУБИК 1.6 АНТЕННЫЙ БЛОК

Экспериментальный продукт. Предсерийная ограниченная партия. Только для энтузиастов!
В наличии при отправке из Москвы.

Выносная антенна под Autel EVO MAX 4T / КРЕЧЕТ / ЧАПИ 4T/4N:
- двухканальная (по 10Вт на канал);
- шестидиапазонная (800, 900, 1400, 2400, 5200, 5800 МГц);
- шесть усилительных модулей;
- окраска мультикам;
- полезнее с Шеей;

Отдельно не забудьте докупить 50м кабель питания 220В за 5000 руб и коаксиальные кабели.

850–5850 МГЦ РАБОЧИХ ЧАСТОТ

6 УСИЛИТЕЛЬНЫХ МОДУЛЕЙ

10 Вт ВЫХОДНОЙ МОЩНОСТИ

Multicam ЗАВОДСКОЙ КАМУФЛЯЖ

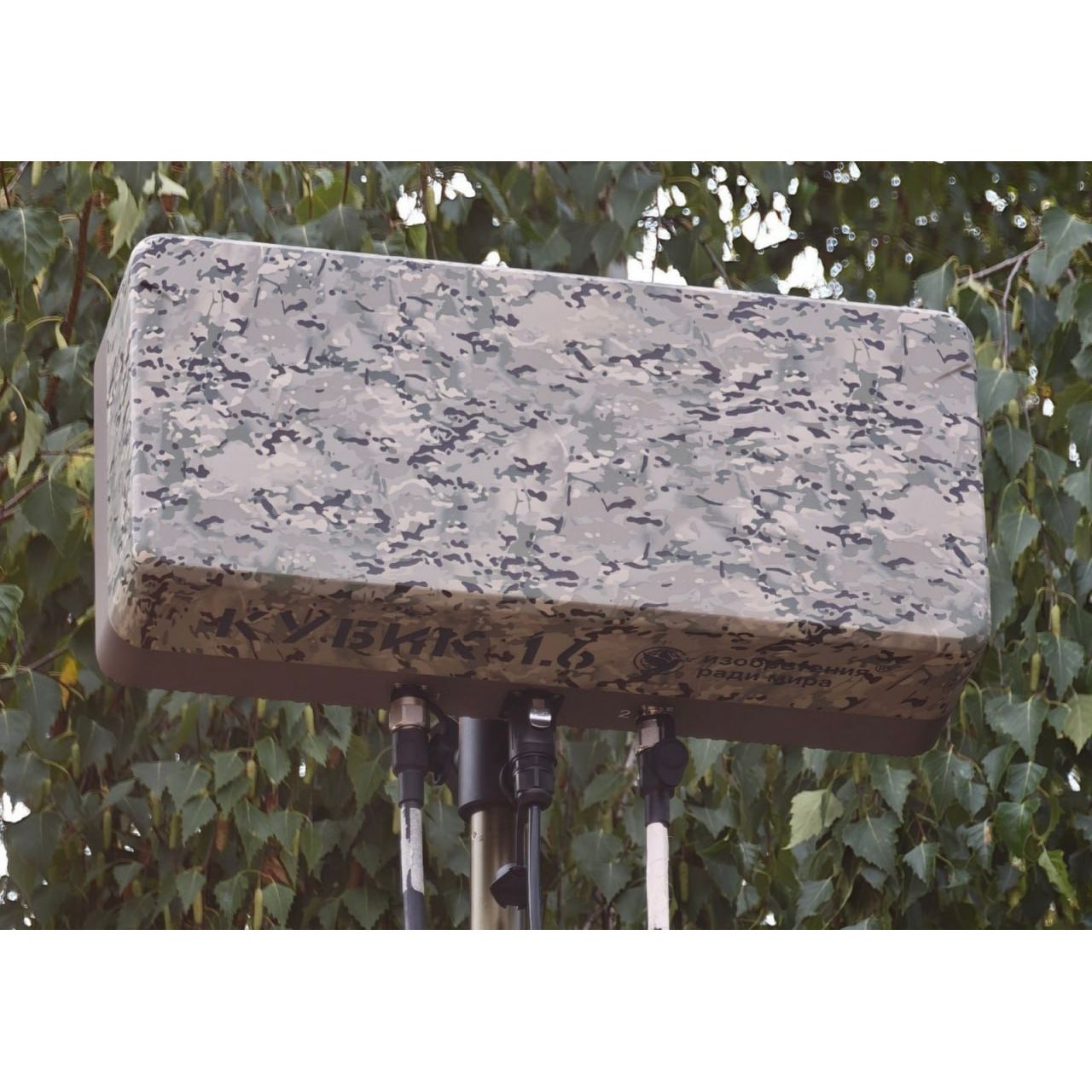

КУБИК 1.6 — это направленная панельная антенна, шесть независимых усилительных модулей и
блок питания, собранные в одном корпусе-радиаторе из фрезерованного алюминия с защитой
IP65. Модуль перекрывает все рабочие диапазоны линии связи SkyLink 3.0 дрона Autel EVO
MAX 4T / КРЕЧЕТ / ЧАПИ 4T/4N — включая 800 и 900 МГц, 5,2 ГГц и недокументированный 1,4
ГГц.

Антенно-усилительный модуль «КУБИК 1.6»

МАКСИМУМ ОТ ДРОНА AUTEL EVO MAX 4T / КРЕЧЕТ / ЧАПИ 4T/4N

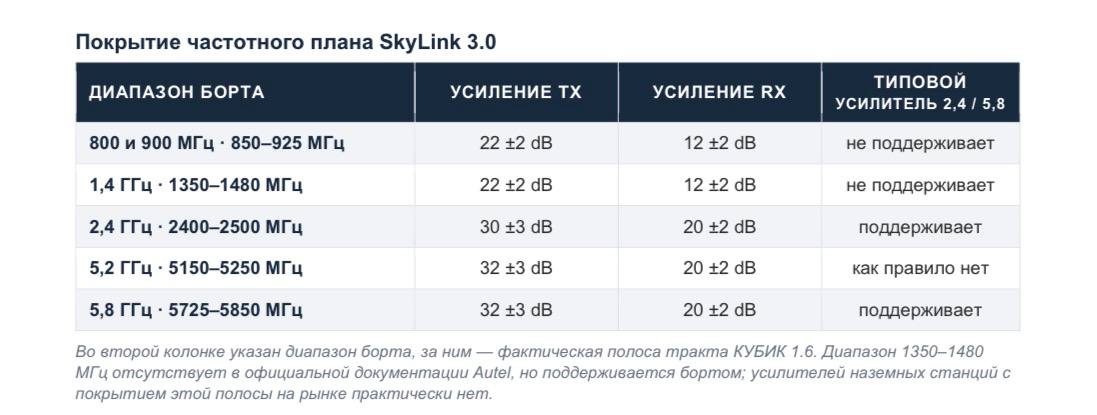

Система передачи данных SkyLink 3.0, установленная в EVO MAX 4T, работает в диапазонах 800 МГц,
900 МГц, 2,4 ГГц, 5,2 ГГц и 5,8 ГГц и переключается между ними адаптивно, по фактической помеховой
обстановке. Помимо этого, борт поддерживает диапазон 1,4 ГГц, который не заявлен в официальной
документации производителя.
В серийных поставках часть диапазонов открыта не для всех регионов. Аппараты с полностью
раскрытым частотным планом получают ощутимо больший запас по линии связи — и именно им нужен
усилитель, который этот план повторяет целиком, а не выборочно.
В чём проблема существующих решений. Практически все усилители для наземных
станций рассчитаны на 2,4 и 5,8 ГГц. Как только SkyLink уходит на 800/900 МГц, 1,4 или 5,2 ГГц
— усиление исчезает. Ровно в тот момент, когда борт сам решил, что остальные диапазоны
забиты помехами.

ЧТО ЭТО ДАЕТ ОПЕРАТОРУ

Непрерывный запас по линии. Адаптивное переключение диапазонов больше не приводит к провалу усиления.
Два независимых канала. Полноценная работа на разнесённых антеннах — схема 2×2 сохраняется, а не деградирует до одного тракта.
Отдельный тракт на каждый диапазон. Параметры усиления и линейности оптимизированы под свою полосу, без компромиссов широкополосной схемы.
Своя антенна на каждый диапазон. Излучатели — дисковые вибраторы — выполнены отдельно под каждую полосу и размещены над общим рефлектором в одном корпусе. Геометрия каждого рассчитана под свою частоту, поэтому усиление не усредняется по всей полосе, а растёт от 7–8 dBi на нижних диапазонах до 12 dBi на 5 ГГц.
Приём, а не только передача. Шумовая фигура не более 3,5 dB — выигрыш на слабом сигнале с предельных удалений.

Одно устройство вместо стойки. Антенна, шесть усилителей и питание 110–240 В — в одном корпусе IP65. Разворачивание в поле — минуты.

АРХИТЕКТУРА УСИЛИТЕЛЬНОЙ ЧАСТИ

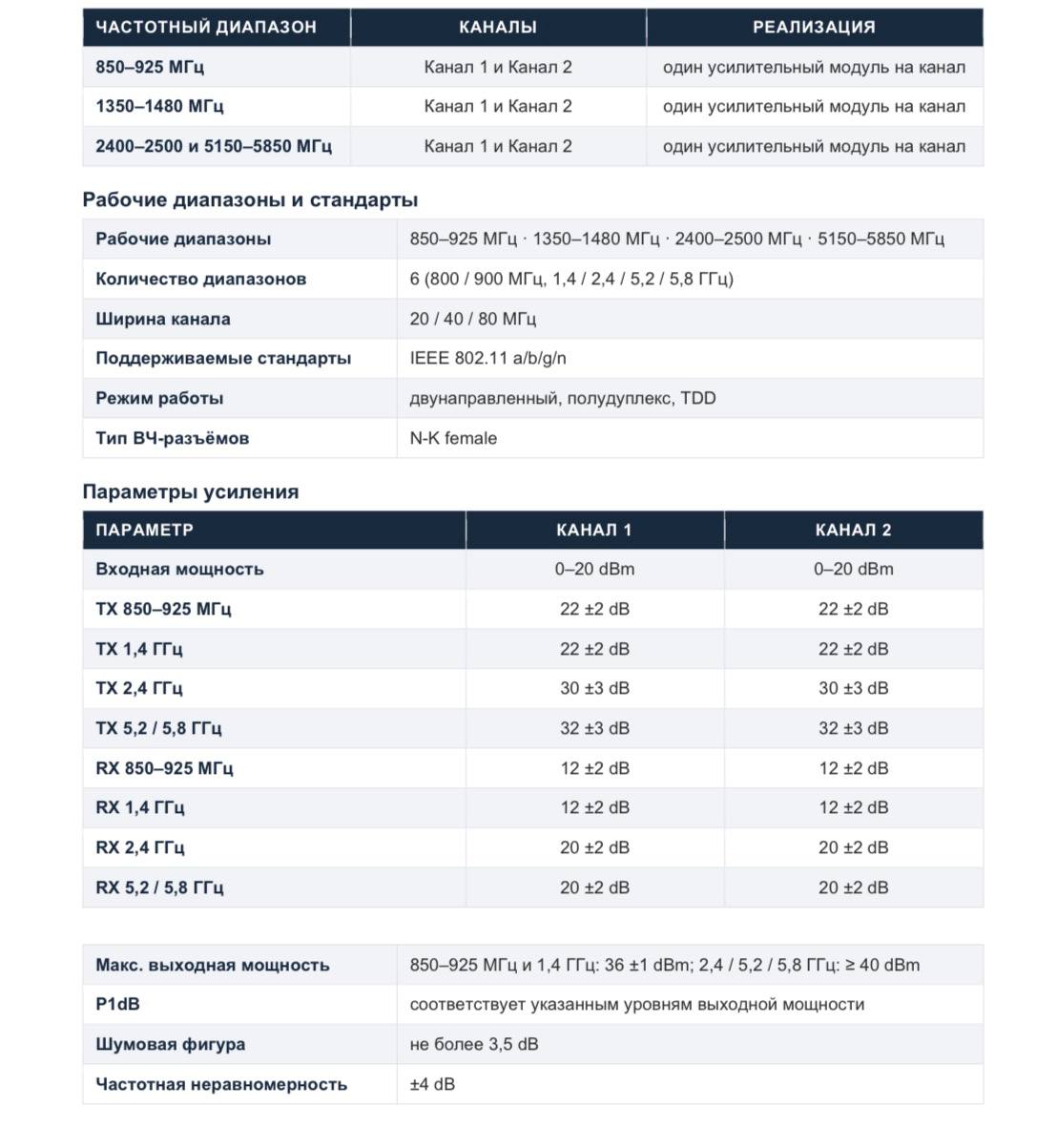

В КУБИК 1.6 реализована модульная схема усиления: три независимых тракта на каждый из двух каналов, всего шесть усилительных модулей.

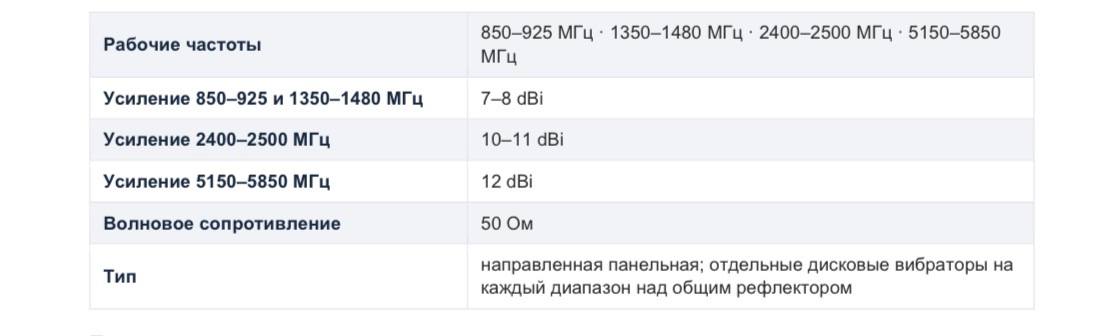

АНТЕННАЯ ЧАСТЬ

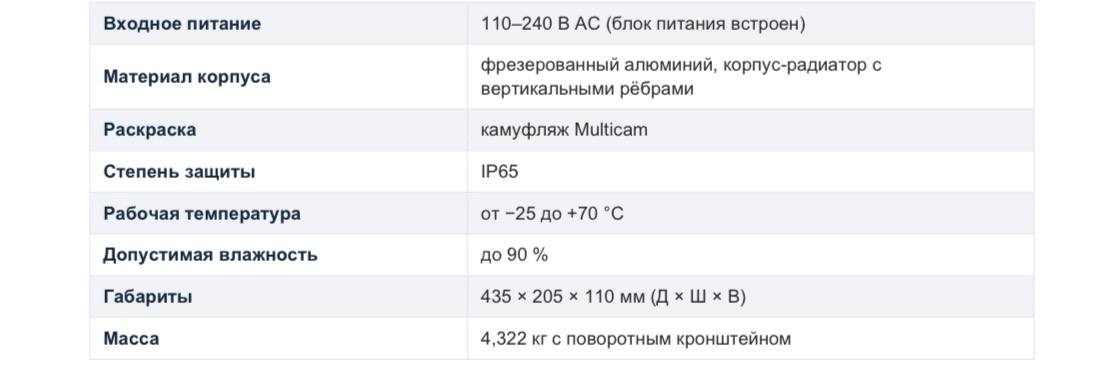

ПИТАНИЕ, КОРПУС, УСЛОВИЯ ЭКСПЛУАТАЦИИ

НЕ ТОЛЬКО AUTEL: АППАРАТЫ С МЕНЬШИМ ЧИСЛОМ ДИАПАЗОНОВ

Модуль рассчитан на самый широкий частотный план, поэтому подходит и там, где диапазонов нужно меньше: DJI Matrice 4T (2,4 / 5,2 / 5,8 ГГц) и линейка DJI Mavic 3 (2,4 и 5,8 ГГц) укладываются в его рабочие полосы целиком. Часть усилительных трактов при этом просто не задействуется и остаётся в резерве — на работу в используемых диапазонах это не влияет, тракты независимы. Одна антенна закрывает весь парк наземных станций, а при переходе на многодиапазонный аппарат менять оборудование не придётся.

ОБЛАСТЬ ПРИМЕНЕНИЯ

• Наземные станции управления БПЛА военного, гражданского и промышленного назначения
• Увеличение рабочего радиуса и устойчивости канала управления и телеметрии
• Работа в условиях плотной радиоэлектронной обстановки и застройки
• Мониторинг протяжённых объектов: ЛЭП, трубопроводы, дорожная сеть, лесные массивы
• Поисковые и аварийно-спасательные работы на удалённых участках

КОНСТРУКЦИЯ И ЭКСПЛУАТАЦИОННЫЕ РЕШЕНИЯ

Корпус работает как радиатор. Фрезерованный алюминиевый корпус с вертикальными рёбрами охлаждения отводит тепло сразу от всех шести усилительных модулей. Вертикальная ориентация рёбер обеспечивает естественную конвекцию в рабочем положении — без вентиляторов и без движущихся частей.
Камуфляж Multicam. Заводская камуфлированная раскраска корпуса — модуль не выделяется на позиции и не требует доработки на месте.
Звуковая индикация включения. При подаче питания модуль воспроизводит короткую мелодию — оператор сразу слышит, что антенна вышла на режим. Светодиодных индикаторов в конструкции нет: изделие не даёт световой засветки в темноте и не нуждается в дополнительной маскировке после развёртывания.
Силиконовые крышки разъёмов. Все высокочастотные разъёмы N-K и силовой разъём закрываются плотными силиконовыми колпачками: контакты остаются чистыми при транспортировке и хранении, влага и песок в разъёмы не попадают.

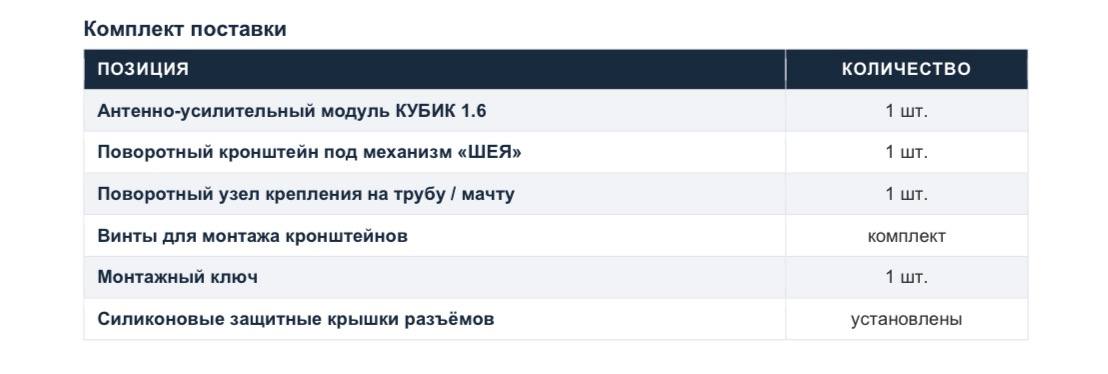

Два варианта установки и всё для монтажа. Поворотный кронштейн, совместимый с поворотным механизмом «ШЕЯ», и отдельный поворотный узел для крепления на трубу или мачту. Винты и монтажный ключ входят в комплект — ни крепёж, ни инструмент подбирать не нужно.

ВАЖНО УЧЕСТЬ ПРИ ЗАКАЗЕ

Кабель питания в комплект не входит.

Силовой кабель приобретается отдельно — уточняйте его наличие при заказе, чтобы модуль можно было ввести в работу сразу после получения.

Длина выноса антенны от пульта.
